- 產品概述
一、產品概括：
GDL型立式多級管道泵 是新款泵型,具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti不銹鋼,軸封用耐磨機械密封,無泄漏,使用壽命長。以水力平衡解決軸向力,因而泵運轉平穩,低噪音,安裝條件優于DL型泵,可以簡便安裝于任一段水平管路中間。完全能滿足高層建筑、深井礦等的給排水及消防設施需要,是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的泵型。使用溫度:≤100℃,壓力≤0.6MPa(16kg/cm2)。
GDL型多級管道離心泵是我單位在國泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
性能范圍：
流量Q：2～160(m3/h) 口徑DN：25～150(mm)
揚程H：36～200(m) 轉速N：2900(r/min)
電機功率：1.1～110(kw)

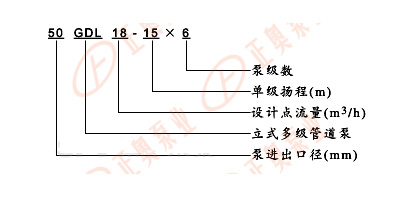

二、型號意義：
例如：80GDL36-12X5
80-進出口直徑(mm)
GDL- 立式多級管道離心泵
36-額定流量(m3/h)
12-額定揚程(m)
5-泵級數
三、水泵用途：
1、本型泵 可輸送清水或物理化學性質類似于清水的液體；
2、 溫度范圍：-15℃~+120℃；
3、工作壓力：最大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
4、周圍環境的溫度應低于40℃，相對濕度不超過95%；
5、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。
②環境溫度＜40℃，相對溫度＜95%。
③所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
|
|
六、性能參數：
|
