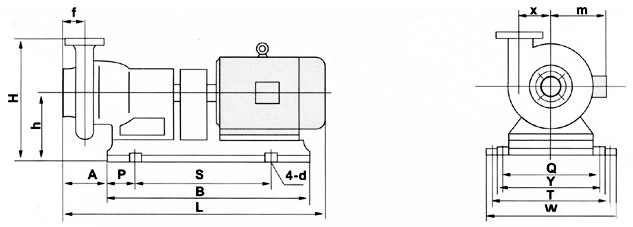

- 安裝尺寸
- 應用領域
- 型號意義
- 使用說明
- 產品特點
產品概述：

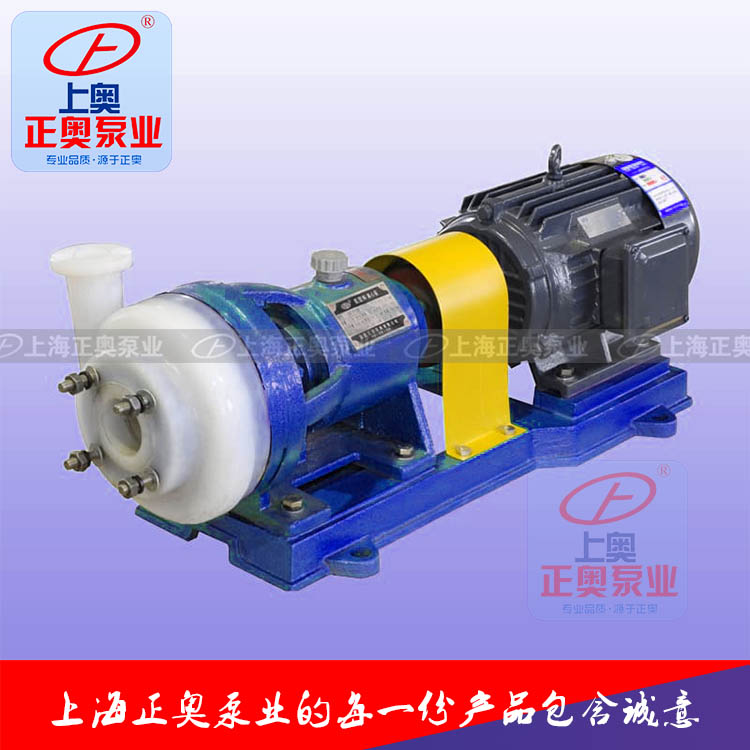

FSB型氟塑料合金離心泵氟塑料合金離心泵是按照國家標準設計，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部件全部用塑料合金（PTFE、FEP）制成，集多種塑料泵之優點，具有耐腐蝕性強、耐磨性好、機械強度高、不氧化、無毒素分解特點。分為長支架軸聯式和短支架直聯式兩種結構形式，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源。
產品優點：
1.氟塑料合金離心泵是小流量、低揚程、全密封耐酸離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、流道光潔和互換性好等特點；
3.氟塑料合金（PTFE、FEP）是當今世界耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.軸封選用先進的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水，降低了能耗。

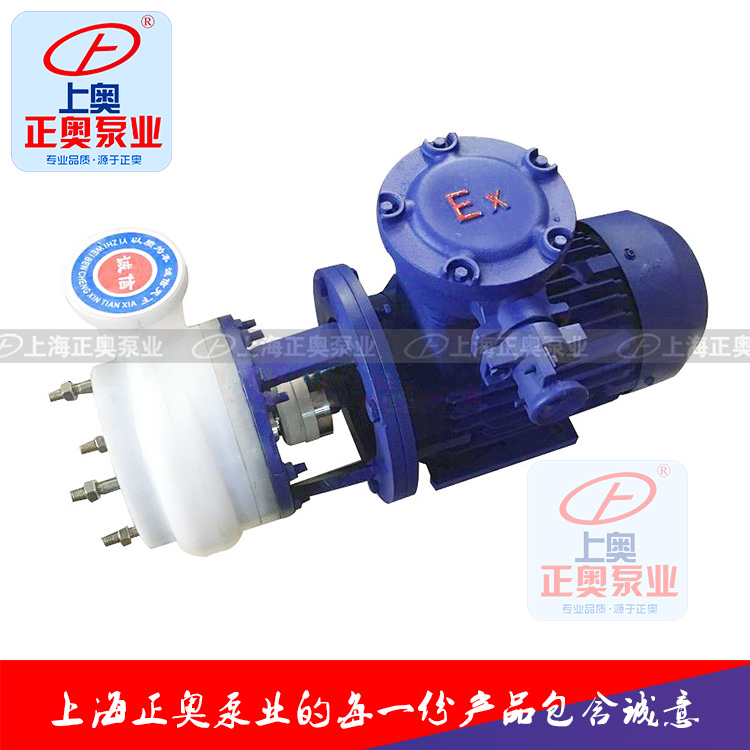

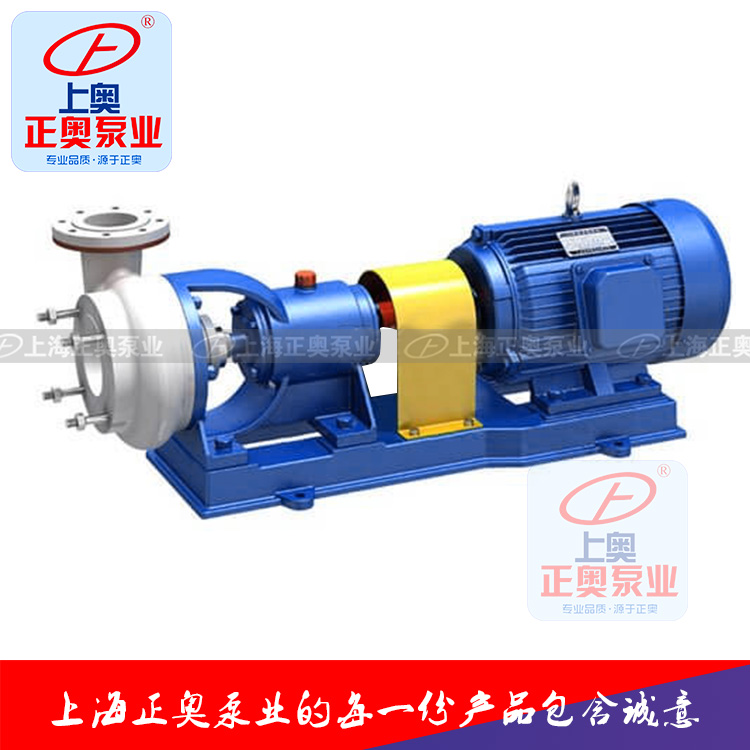

6.分為長支架軸聯式和短支架直聯式兩種結構形式，維修方便。
7.臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送強腐蝕性液體，尤其適用于硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的輸送。
技術參數：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
型號意義：

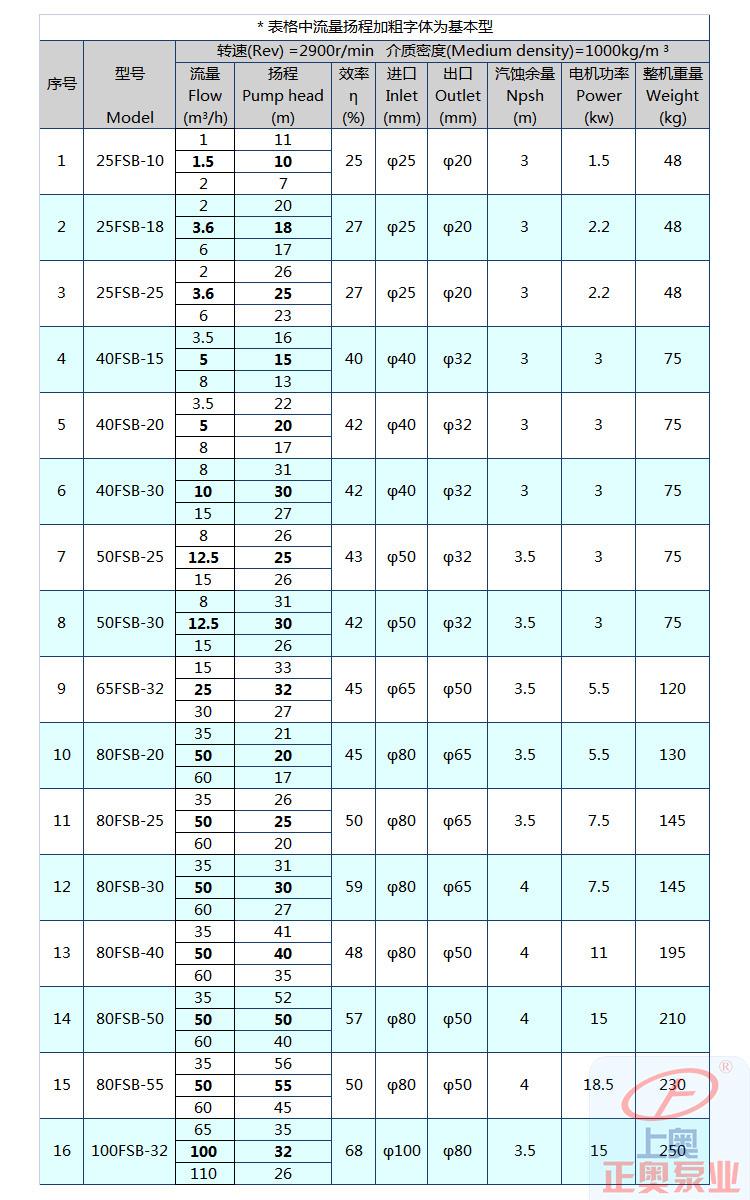

性能參數
|
型 號
|
流量(m3/h
|
揚程
|
口徑
|
功率
|
轉速(r/min)
|
汽蝕余量
|
效率(%)
|
||
|
進口
|
出口
|
軸功率
|
電機功率
|
||||||
|
25FSB-10
|
1.5
|
10
|
25
|
20
|
0.9
|
1.5
|
2900
|
3
|
25
|
|
25FSB-18
|
3.6
|
18
|
25
|
20
|
1.1
|
2.2
|
2900
|
3
|
27
|
|
40FSB-15
|
5
|
15
|
40
|
32
|
1.1
|
3
|
2900
|
3
|
40
|
|
40FSB-30
|
10
|
30
|
40
|
32
|
1.2
|
3
|
2900
|
3
|
42
|
|
50FSB-25
|
12.5
|
25
|
50
|
32
|
1.9
|
3
|
2900
|
3.5
|
43
|
|
50FSB-30
|
12.5
|
30
|
50
|
32
|
1.9
|
3
|
2900
|
3.5
|
42
|
|
65FSB-32
|
25
|
32
|
65
|
50
|
4.8
|
5.5
|
2900
|
3.5
|
45
|
|
80FSB-20
|
50
|
20
|
80
|
65
|
4.7
|
5.5
|
2900
|
3.5
|
45
|
|
80FSB-25
|
42
|
25
|
80
|
65
|
5.7
|
7.5
|
2900
|
3.5
|
50
|
|
80FSB-30
|
50
|
30
|
80
|
65
|
6.9
|
7.5
|
2900
|
4
|
59
|
|
80FSB-40
|
45
|
40
|
80
|
50
|
10.2
|
11
|
2900
|
4
|
48
|
|
80FSB-50
|
50
|
50
|
80
|
50
|
11.9
|
15
|
2900
|
4
|
57
|
|
80FSB-55
|
50
|
55
|
80
|
50
|
13.5
|
18.5
|
2900
|
4
|
50
|
|
100FSB-23
|
100
|
32
|
100
|
80
|
11.9
|
15
|
2900
|
3.5
|
68
|
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
 |
 |
