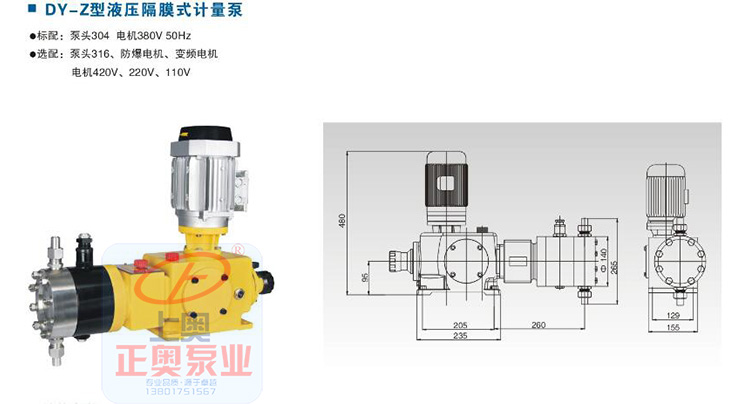

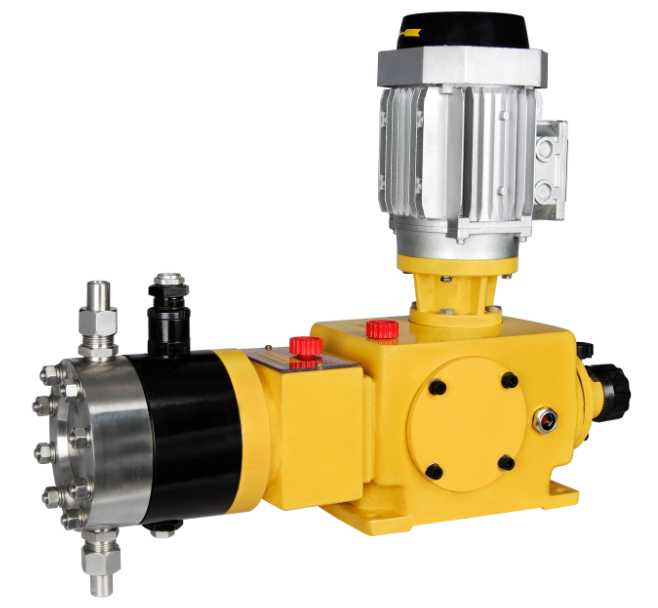

一、DY-Z型液壓隔膜式計量泵產品介紹：
1. 流量范圍: 0-180 L/H
2. 壓力范圍: 0-18 MPA
3. 驅動系統: 兩相、三相標準電極或防爆電機
4. 流量控制: 手動控制或自動控制
●標配：泵頭304 電機380V 50Hz
●選配：泵頭316、防爆電機、變頻電機、電機420V、220V、110V
二、DY-Z型液壓隔膜式計量泵產品特點：
1. 先進的液壓系統設計，安全無泄漏。
2. 工作壓力最高可達30MPa，計量精度±1%。
3. 泵在運行和停止?fàn)顟B(tài)都可調節流量。
4. 介質的使用溫度不宜超過100℃，不低于-30℃，否則影響隔膜的使用壽命。
5. 能定量輸送酸、堿、水以及各種特殊介質。
6. 在泵頭內無介質的狀態下也可以安全運行。
7. 無噪音、體積小、操作簡單、維修方便。
三、DY-Z型液壓隔膜式計量泵主要應用：

適用于由一般的常溫清水甚至具有強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、腐蝕性強，有放射性或其它貴重液體等等。同時也可以輸送懸浮液體。為了防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體的輸送可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

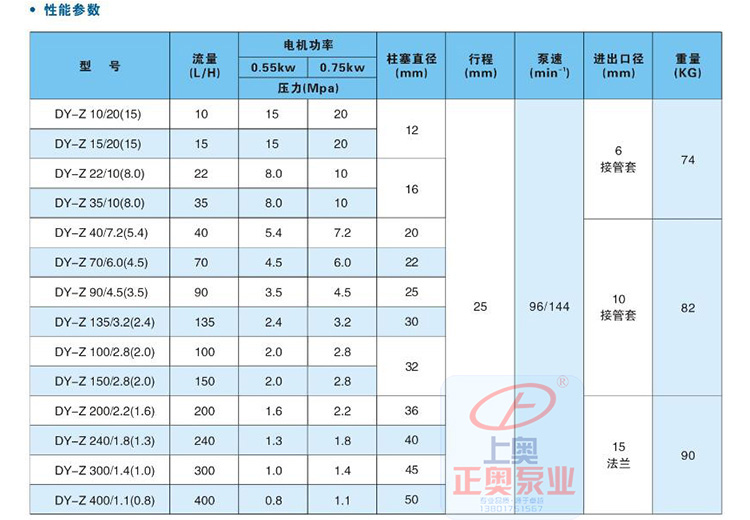

三、DY-Z型液壓隔膜式計量泵參數選型：

泵適用于由一般的常溫清水甚至具有強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、腐蝕性強，有放射性或其它貴重液體等等。同時也可以輸送懸浮液體。為了防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體的輸送可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

一、結構原理

液壓隔膜式式計量泵由電動機傳動機構、液壓系統等組成。

傳動機構

1．行程調節機構由曲軸、偏心輪、調節螺母、調節絲桿、調節手輪（柄)、刻度盤〔指針）和標尺構成，由改變偏心距來達到柱塞的相對行程。

2．由電機動力傳遞給蝸桿、蝸輪實現減速旋轉，促使曲軸、連桿機構作往復運動，帶動柱塞產生液力。

液壓系統

1．液壓隔膜式式計量泵液力端的柱塞由傳動端的曲柄連桿機構的往復運動帶動進行工作。柱塞在液壓腔內作往復運動，促使液壓油的壓力變化，使液壓隔膜式撓曲位移來輸送介質，液壓腔內液壓油量的相對穩定，由三闊的功能來保持。

2．液壓液壓隔膜式式計量泵的液壓系統，其結構由柱塞、缸體、缸蓋、進出口闊、液壓隔膜式和三闊組成（即：放氣過載闊、限位闊、補償闊：)。在工作中由膜片隔開液壓油和介質，故液壓隔膜式式計量泵有無泄漏的優點。

3．過載闊自動排出液壓油中進入液壓腔內的氣體,保證工作的平穩，避免了液壓油過多或排放管道受阻產生超壓自動開啟載載闊，達到保護目的。

4．限位補償裝置是借助液壓隔膜式推動限位闊的開放，按液壓腔內的真空度隨時補充油量，保證液壓腔內液壓油的充滿。

二、裝配圖

序號	零件名稱	件數	序號	零件名稱	件數
1	電機	1	25	柱塞	1
2	內六角螺栓	4	26	0型密封圈
3	彈簧墊圈	4	27	0型密封圈	1
4	上軸承座	1	28	進油閥總成	1
5	內六角螺栓	4	29	進出水接口	1
6	彈簧墊圈	8	30	單向閥總成	2
7	連桿	1	31	限位閥總成	2
8	蝸輪	1	32	膜片	1
9	泵體	1	33	螺帽M16	1
10	軸承	1	34	彈簧墊圈	10
11	偏心輪	1	35	泵頭	10
12	曲軸	1	36	雙頭螺栓	1
13	軸承	1	37	彈簧墊圈	8
14	軸承隔套	1	38	螺帽	8
15	下蓋板	1	39	0型密封圈	8
16	0型密封圈	1	40	0型密封圈	1
17	鎖夾	1	41	透氣過載閥總成	1
18	油池	1	42	柱塞鎖帽	1
19	密封墊片	1	43	螺絲	1
20	放油螺塞	1	44	復合軸承	3
21	油封壓板	1	45	活塞銷	1
22	油封	1	46	蝸桿	1
23	0型密封圈	1	47	軸承6007	1
24	活塞	1	48
